Un paysage façonné par le fer et l'eau

L'histoire des Forges

À Buré, près d'Orval, bâtiments, vestiges et ouvrages hydrauliques racontent un ancien établissement sidérurgique. Le plan de 1842 et les traces encore visibles permettent d'en comprendre l'organisation.

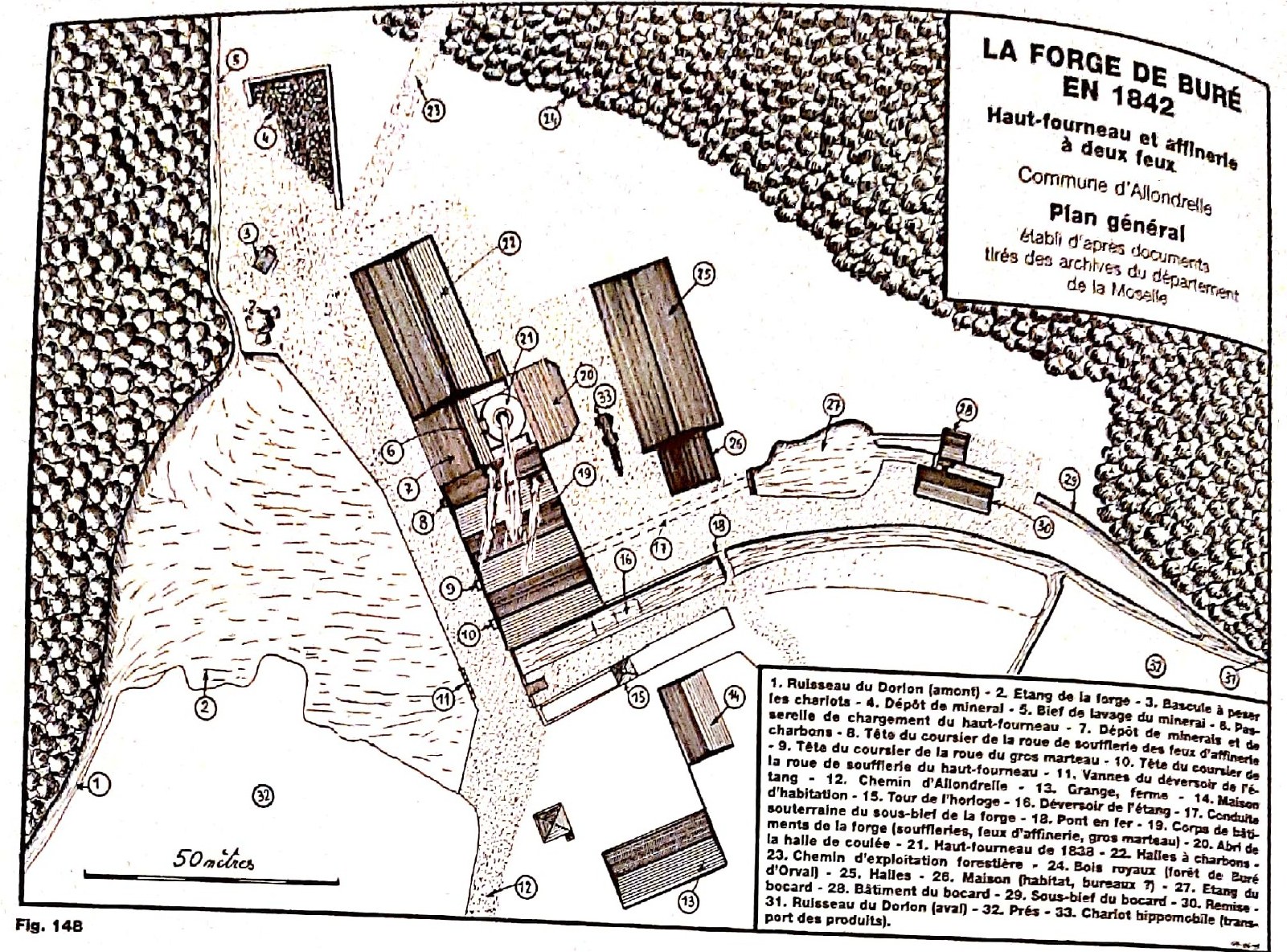

Plan général dessiné de la forge de Buré en 1842, avec l'étang, les bâtiments, les coursiers et les emplacements numérotés.

La forge de Buré en 1842

Plan général de la forge en 1842. La planche localise l'étang, la digue, les coursiers, le haut-fourneau, les halles, l'affinerie, la platinerie et le bocard.

Dalstein, « Buré la Forge », fig. 148, page PDF 5, p. 112 imprimée.

XIVe siècle — 1885

Les grandes étapes du site

Quelques repères permettent de suivre les changements du domaine, sa reconstruction et son activité industrielle. Les dates discutées restent présentées comme telles.

  1. XIVe siècle

    Les cisterciens d'Orval fondent l'établissement de Buré au sein de leur domaine productif.

  2. 1692 / 1704

    Dans un contexte où le bois se raréfie, la production se déplace vers Dorlon. Les documents ne concordent pas sur la fin de l'ancienne forge de Buré : il s'agit d'une incertitude chronologique, non de deux arrêts successifs.

  3. 1795

    Le domaine est vendu comme bien national dans le contexte des transformations révolutionnaires.

  4. 1824

    La famille Trotyanne reprend le domaine et engage son rétablissement, soumis aux ressources en bois et en eau, aux droits voisins et aux avis administratifs.

  5. 1838

    Le haut-fourneau est reconstruit ; le millésime encore visible en constitue le repère.

  6. 1842

    Le plan général fixe une véritable photographie d'organisation du site, de l'étang au bocard. Il ne montre qu'un seul haut-fourneau à Buré.

  7. 1860

    Les ouvertures de la grande halle sont modifiées, alors que l'activité, éprouvée notamment par les contraintes de l'eau et la conjoncture, est presque éteinte au cours de la décennie.

  8. Après 1870

    Le site connaît un regain d'activité avant son arrêt définitif.

  9. 1885

    Le fourneau est mis hors feu dans un paysage industriel profondément transformé, sans que son arrêt puisse être ramené à une cause unique.

1692 et 1704 signalent une incertitude sur la fin de l'ancienne forge ; Buré et Dorlon restent deux sites distincts, et le plan de 1842 ne montre qu'un haut-fourneau à Buré.

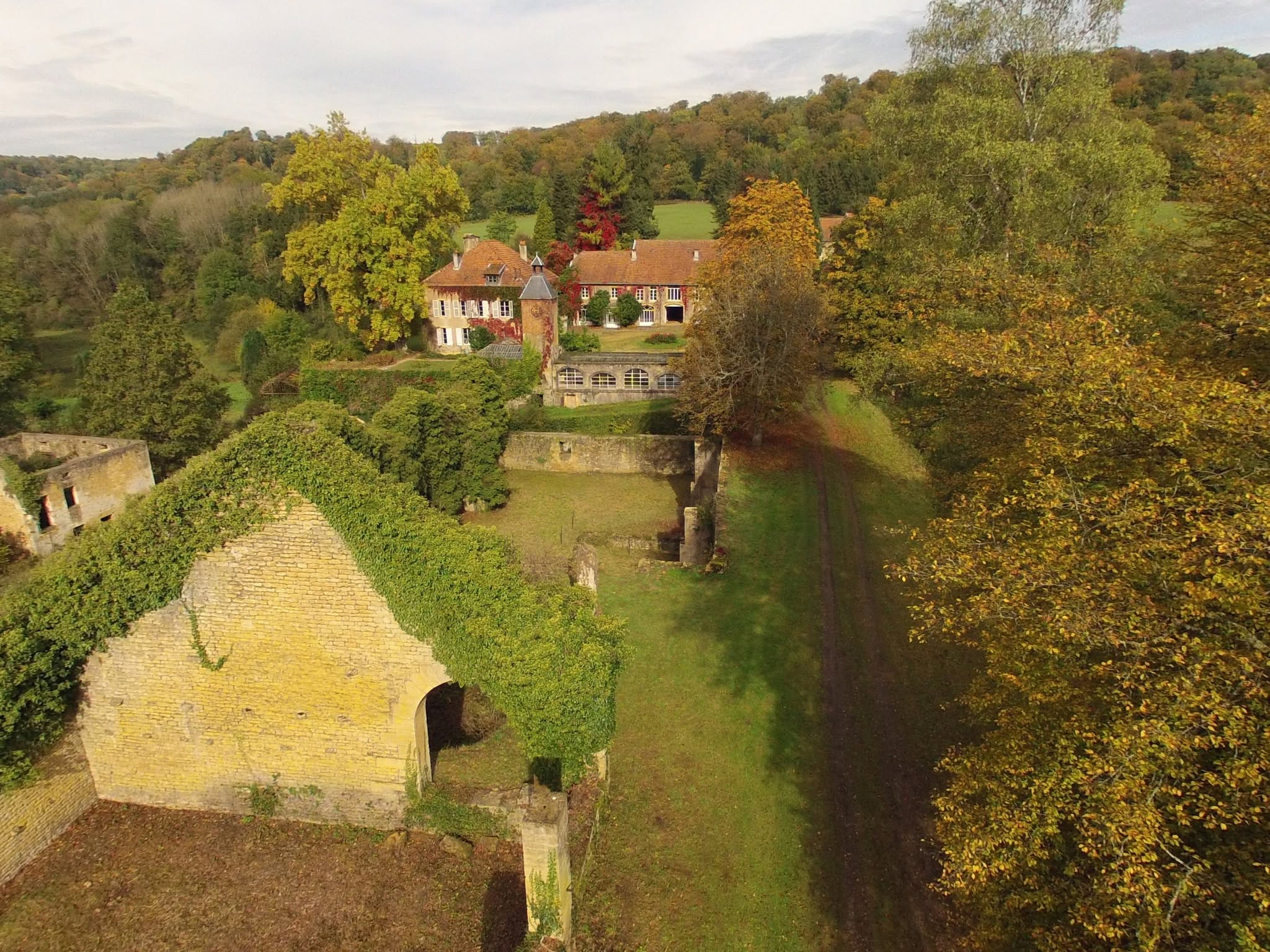

Vue aérienne des Forges de Buré d'Orval montrant les bâtiments, la tour, les vestiges, la prairie et la vallée boisée.
Depuis les hauteurs, les bâtiments, les vestiges et la prairie révèlent l'organisation du site dans la vallée.

01 — Orval et le fer

Une abbaye au cœur d'un territoire productif

Au XIVe siècle, les cisterciens d'Orval fondent l'établissement de Buré au sein de leur domaine. Il ne s'agissait pas seulement d'un bâtiment : bois, eau, terres, fermes, fourneau et chemins de travail formaient un territoire productif.

Le fer apportait des revenus, tandis que le domaine réunissait les ressources indispensables. La forêt fournissait le bois transformé en charbon ; l'étang et la digue retenaient l'eau nécessaire aux roues ; les fermes et les chemins organisaient les approvisionnements.

Les sources anciennes relient Buré, Orval et Dorlon. La raréfaction du bois fait partie du contexte dans lequel, à la fin du XVIIe ou au début du XVIIIe siècle, une partie de la production semble se déplacer vers Dorlon. La fin de l'ancienne activité à Buré reste située en 1692 ou 1704 selon les documents.

Buré et Dorlon restent pourtant deux sites distincts. Les séparer permet de comprendre ce que l'on voit ici sans attribuer à Buré les équipements du fourneau voisin.

02 — Reconstruire le site

La reprise de 1824 et le paysage de 1842

En 1824, la famille Trotyanne reprend le domaine et engage le rétablissement de l'activité. Une forge dépend alors autant de ses ateliers que du bois disponible, de l'eau, des droits voisins et des avis de l'administration.

Le haut-fourneau encore visible porte le millésime 1838, repère concret de cette reconstruction. Quatre ans plus tard, le plan de 1842 saisit l'organisation du lieu avec une précision remarquable.

En arrivant à Buré, ce plan aide à relier l'étang, la digue, les coursiers, les halles, le haut-fourneau, l'affinerie, la platinerie et le bocard. Un seul haut-fourneau y apparaît.

Le bâti continue ensuite à évoluer : en 1860, les ouvertures de la grande halle sont modifiées. Le site n'est donc pas un décor figé, mais un outil adapté au travail.

03 — Un territoire d'approvisionnement

Du minerai des environs au métal travaillé

Buré était relié à un petit territoire d'approvisionnement. Un minerai alluvionnaire réputé de bonne qualité venait notamment de Saint-Pancré, du Bois de la Butte, d'Aumetz et d'Athus, en Belgique.

Minerai et charbon de bois gagnaient le haut-fourneau, puis la fonte passait à l'affinerie. Les allers-retours entre feu et gros marteau transformaient progressivement cette matière cassante en fer pouvant être mis en forme.

La grande halle concentrait une partie essentielle de ces opérations. Ce que l'on observe aujourd'hui prend alors sens : les volumes bâtis répondaient à une chaîne de gestes, de chaleur, d'air et de mouvement.

04 — Distribuer la force

L'étang donne la clé du site

L'étang et la digue ne forment pas un simple arrière-plan. Des vannes réglaient l'eau envoyée vers les roues ; le sous-bief la recueillait après son passage.

Dans la grande halle, trois roues servaient la soufflerie du haut-fourneau, le gros marteau et la soufflerie des feux d'affinerie. Plus bas, l'eau pouvait encore être réutilisée pour le bocard.

Cette force motrice disponible sur place restait dépendante du niveau de l'étang, du débit et des saisons. À l'étiage, les machines pouvaient ralentir et les forges de la région parfois chômer.

La coupe du bocard est une restitution : elle explique clairement la transformation de la chute d'eau en mouvement, sans constituer le relevé exact de chaque pièce conservée.

05 — Lire les lieux de travail

Halles, passages et machines

Chemin d'approche, passerelles de chargement, réserves de minerai et de charbon, halle de coulée et ateliers dessinaient un parcours de travail continu.

La grande halle réunissait des machines dont les fonctions se répondaient. Certaines n'étaient pas placées directement auprès de l'équipement alimenté : une conduite de vent pouvait porter l'air d'une soufflerie jusqu'au foyer.

Les plans éclairent les manutentions et la circulation des matières, mais ne donnent ni les noms ni un nombre certain de travailleurs. Les silhouettes dessinées servent seulement d'échelle.

06 — Un monde industriel qui change

L'arrêt de 1885 et les traces d'aujourd'hui

Au milieu du XIXe siècle, l'activité rencontre des difficultés liées notamment aux contraintes de l'eau et à la conjoncture. Dans les années 1860, le site paraît presque éteint : son histoire ne suit pourtant pas une baisse continue.

Après 1870, Buré connaît un regain d'activité. Le fourneau est finalement mis hors feu en 1885, dans un monde sidérurgique transformé par les grandes usines de Longwy, le coke et la machine à vapeur, sans qu'une cause unique suffise à expliquer cet arrêt.

Buré conserve pourtant une lecture rare de l'ancien système : le bâti garde des indices, l'étang révèle la source d'énergie et le plan de 1842 relie les éléments dispersés.

Documents, vestiges et restitutions se complètent sans se confondre. C'est en gardant cette distinction que la visite permet de comprendre le lieu sans transformer les hypothèses en certitudes.

Comprendre les gestes et les machines

Comment fonctionne une forge ?

Une grosse forge est une chaîne d'opérations. La matière avance du minerai vers la fonte, puis vers le fer travaillé ; en parallèle, l'eau transmet une force mécanique aux souffleries, aux marteaux et au bocard.

Le parcours de la matière

  1. Minerai préparé
  2. Haut-fourneau
  3. Fonte
  4. Affinerie
  5. Loupe de fer
  6. Barre ou pièce

Le parcours de l'énergie

  1. Étang
  2. Vannes et coursiers
  3. Roues à augets
  4. Arbres, cames et engrenages
  5. Souffleries, marteaux, bocard
  6. Sous-bief

Deux fonctions à ne pas confondre : le charbon de bois fournit la chaleur du four ; l'eau met les machines en mouvement.

  1. Préparer le minerai

    Le minerai alluvionnaire de bonne qualité venait des environs, notamment de Saint-Pancré, du Bois de la Butte, d'Aumetz et d'Athus, en Belgique.

    En savoir plus

    À la forge, il pouvait être lavé, trié puis concassé au bocard. Cette machine traitait aussi des scories et des laitiers encore riches en métal : deux rangées de quatre pilons les brisaient, puis l'eau entraînait les éléments légers tandis que les fragments denses riches en minerai ou en métal étaient récupérés par gravité.

  2. Produire et stocker le charbon de bois

    Préparé à partir du bois de la forêt, le charbon est conservé au sec dans une halle avant d'alimenter le haut-fourneau.

    En savoir plus

    Il fournit la chaleur nécessaire à la fusion et participe aux réactions qui transforment le minerai. Cette énergie thermique est distincte de l'énergie hydraulique : l'eau actionne les mécanismes, mais ne chauffe pas le four.

  3. Charger et souffler le haut-fourneau

    Minerai préparé et charbon sont montés jusqu'au gueulard, l'ouverture supérieure du haut-fourneau, puis chargés par couches.

    En savoir plus

    Une soufflerie apporte l'air nécessaire à la combustion. Dans le four, le métal fondu se sépare du laitier, matière issue des impuretés. À la base, la fonte est coulée vers la halle de coulée. Riche en carbone, elle est dure et cassante : ce n'est pas encore le fer malléable recherché pour fabriquer des barres.

  4. Affiner la fonte

    La fonte est réchauffée au feu d'affinerie pour réduire sa teneur en carbone et écarter davantage d'impuretés.

    En savoir plus

    Le travail produit une loupe : une masse de fer encore spongieuse et mêlée de scories. Elle doit être retirée du feu et portée au gros marteau pour l'étape suivante.

  5. Cingler, réchauffer et mettre en forme

    Sous le gros marteau, la loupe est cinglée : les coups la compactent et expulsent une partie des scories.

    En savoir plus

    La pièce peut revenir plusieurs fois au feu, puis au marteau. Elle est progressivement forgée et mise en forme en barre ou en tôle. La figure 173 montre ces allers-retours : le processus ne se déroule pas en un passage unique.

  6. Distribuer la force dans la grande halle

    Trois roues hydrauliques y servaient la soufflerie du haut-fourneau, le gros marteau et la soufflerie des feux d'affinerie.

    En savoir plus

    Une machine pouvait se trouver à distance de l'équipement qu'elle alimentait : l'air des souffleries circulait alors par une conduite de vent. Arbres, cames et engrenages transmettaient le mouvement. L'eau rejoignait ensuite le sous-bief et pouvait être réutilisée en aval vers le bocard.

  7. Composer avec les saisons

    L'eau offrait une force motrice disponible sur place, mais dépendante du niveau et du débit.

    En savoir plus

    Le niveau de l'étang, le débit et l'étiage limitaient directement le rythme des machines. Lorsque l'eau manquait, les forges de la région pouvaient ralentir ou chômer : la réserve hydraulique organisait donc aussi le calendrier du travail.

  8. Lire Buré avec prudence

    Les planches rendent le fonctionnement intelligible, mais toutes n'ont pas le même statut documentaire.

    En savoir plus

    Le plan de 1842 relève l'organisation du site. Certaines coupes et élévations sont des restitutions ou des états possibles proposés par Dalstein. Elles expliquent les machines sans devenir des photographies du passé ; le schéma de l'affinerie décrit un principe technique sans attester chaque produit fabriqué sur place.

Deux mécanismes à lire d'un coup d'œil

Ces schémas simplifiés relient l'eau, les transmissions et les ateliers. Ils expliquent les principes techniques sans prétendre restituer chaque dimension ou chaque pièce disparue.

La grande halle et ses trois roues

Une même arrivée d'eau desservait trois roues. Elles mettaient en mouvement la soufflerie du haut-fourneau, le gros marteau et la soufflerie des feux d'affinerie ; des conduites transportaient l'air jusqu'aux foyers.

Simplification d'après les documents et plans historiques.

  1. Arrivée d'eau réglée
  2. Roue de soufflerie du haut-fourneau
  3. Roue du gros marteau
  4. Roue de soufflerie de l'affinerie
  5. Haut-fourneau et halle de coulée
  6. Gros marteau
  7. Feux d'affinerie
  8. Conduites de vent

Le bocard : briser, laver, séparer

La roue entraîne l'arbre à cames. Les cames soulèvent les pilons puis les libèrent au-dessus de l'auge. L'eau emporte les matières légères ; les fragments denses riches en minerai ou en métal restent récupérables.

Schéma de principe simplifié ; deux rangées distinctes de quatre pilons.

  1. Réservoir
  2. Vanne et coursier
  3. Roue hydraulique
  4. Arbre à cames
  5. Deux rangées de quatre pilons
  6. Auge de bocardage
  7. Grille de séparation
  8. Évacuation des éléments légers

Petit glossaire

Gueulard
Ouverture supérieure du haut-fourneau par laquelle on introduit les charges.
Fonte
Métal riche en carbone obtenu au haut-fourneau, encore trop cassant pour être forgé en barre.
Loupe
Masse de fer spongieuse sortie de l'affinerie avant son travail au marteau.
Laitier
Matière fondue qui rassemble une partie des impuretés séparées du métal.
Bocard
Machine à pilons servant à concasser minerai, scories ou laitiers.
Sous-bief
Canal qui recueille l'eau après son passage sous une roue hydraulique.

Les planches de l'étude

Lire le site dans les plans et les coupes

Ces planches de l'ouvrage de Dalstein réunissent plans, coupes et élévations. Elles distinguent les documents relevés des essais de restitution d'états aujourd'hui disparus.

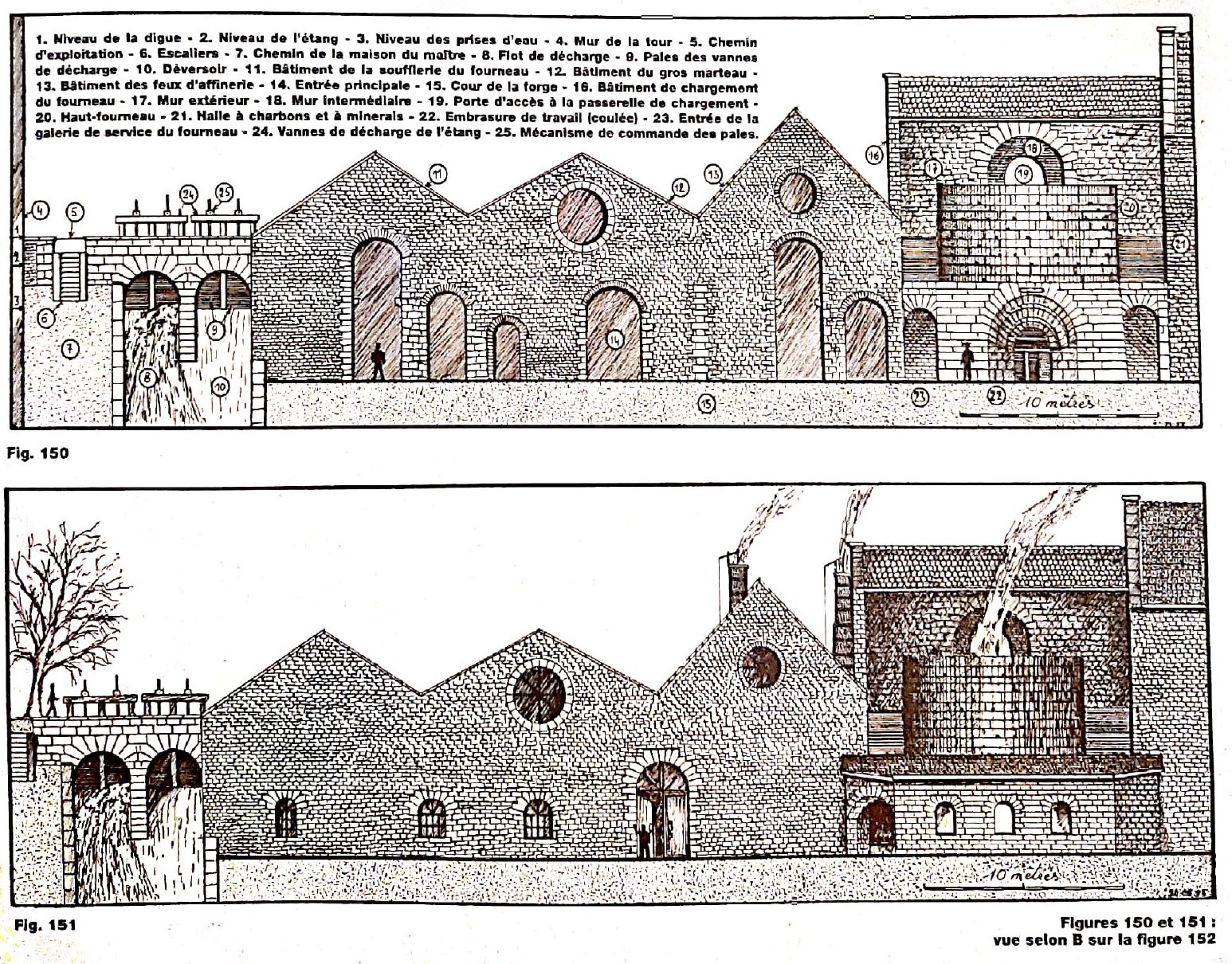

Deux dessins en élévation des bâtiments de la forge de Buré, montrant les façades, les vannes et le haut-fourneau.

Élévations de la forge

Élévations et essai de représentation de la forge. Il s'agit de reconstitutions proposées par l'auteur, et non de photographies historiques.

Dalstein, « Buré la Forge », figs. 150–151, page PDF 6, p. 113 imprimée.

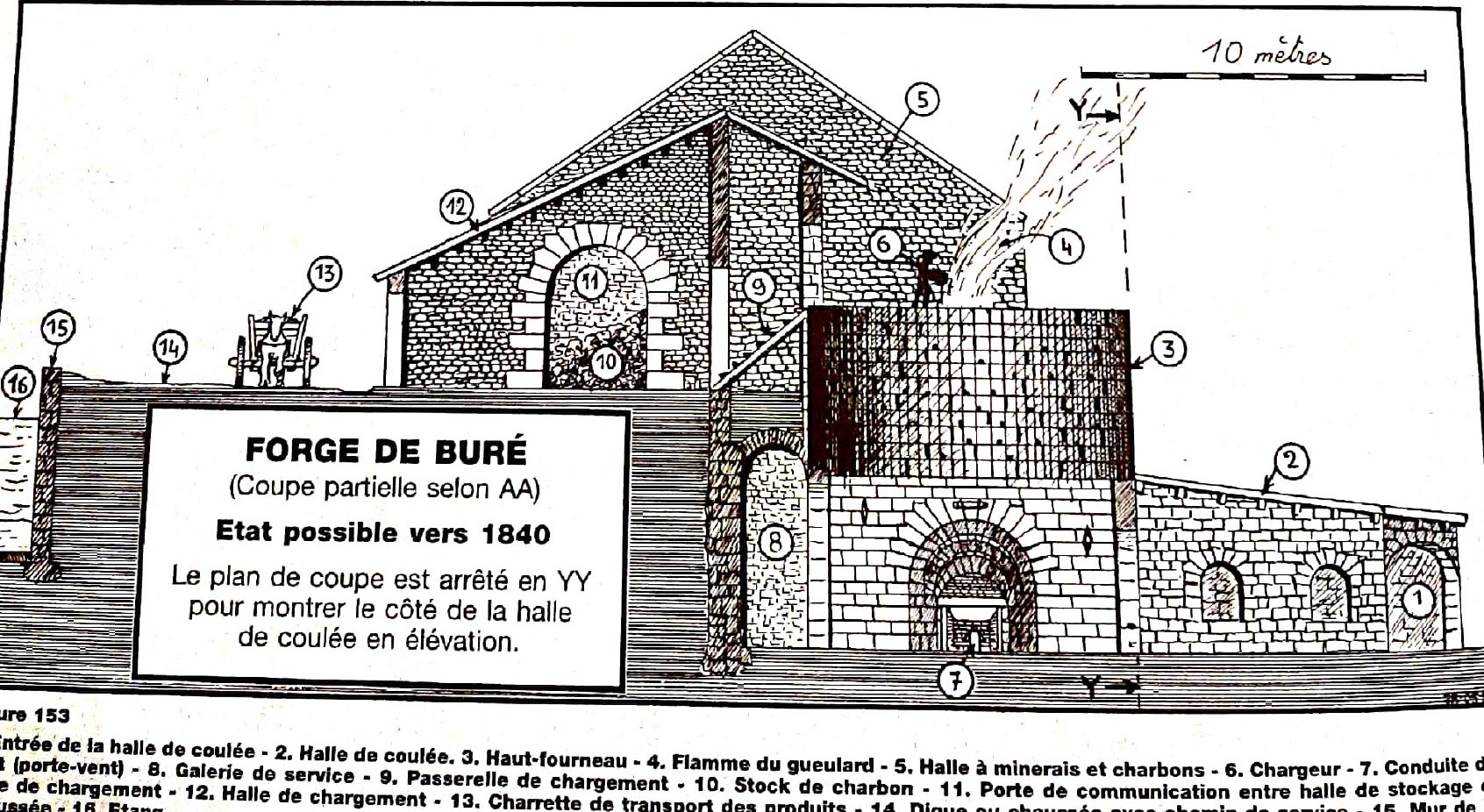

Coupe dessinée du haut-fourneau et de sa halle de chargement, avec gueulard, passerelle et halle de coulée.

Coupe du haut-fourneau

Coupe partielle présentant un état possible vers 1840. Le dessin est une hypothèse de restitution de l'auteur.

Dalstein, « Buré la Forge », fig. 153, page PDF 7, p. 114 imprimée.

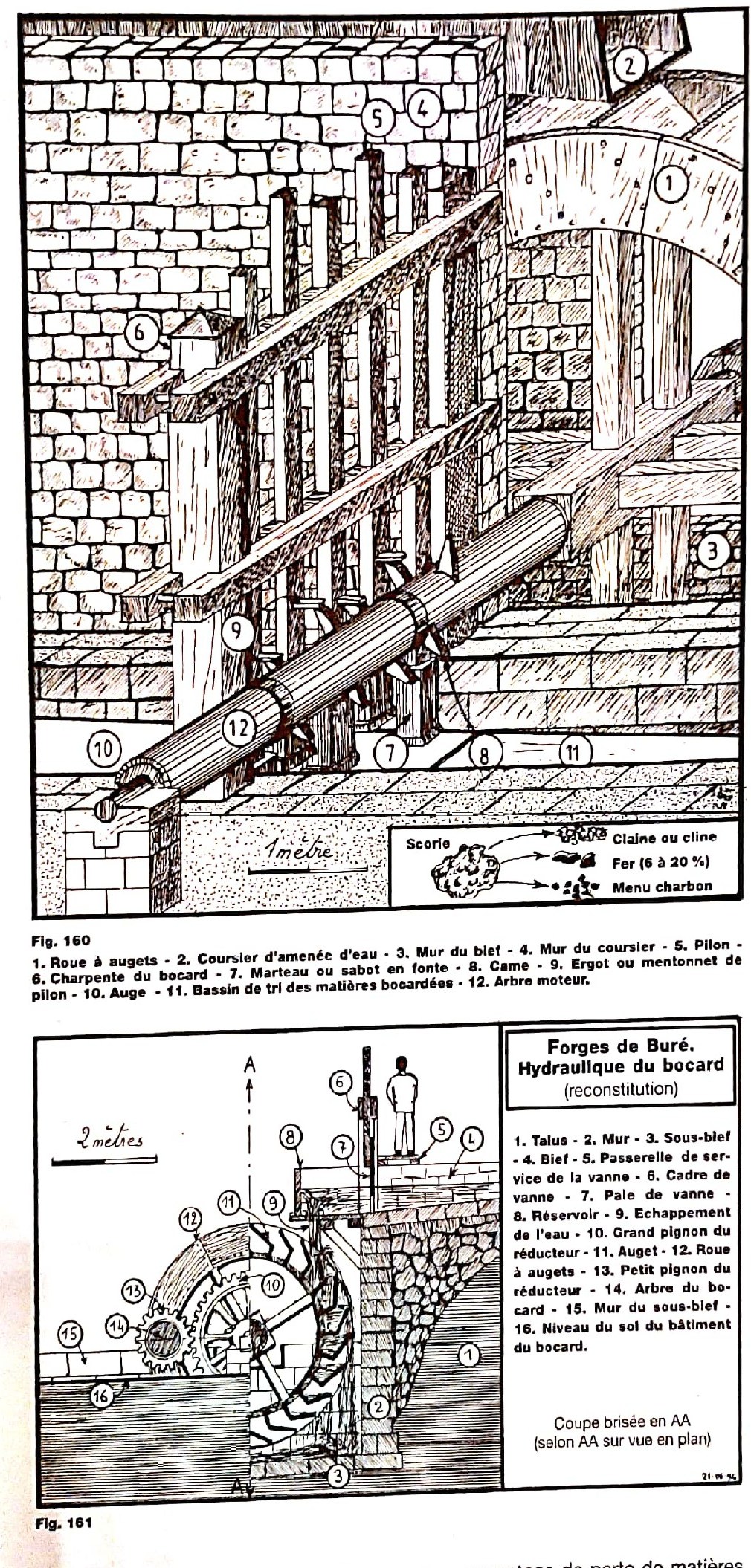

Deux dessins techniques du bocard de Buré montrant la roue à augets, l'arbre moteur, les pilons et le circuit de l'eau.

Le bocard hydraulique

Mécanisme du bocard et coupe de son dispositif hydraulique. La figure 161 est explicitement donnée comme une reconstitution.

Dalstein, « Buré la Forge », figs. 160–161, page PDF 14, p. 122 imprimée.

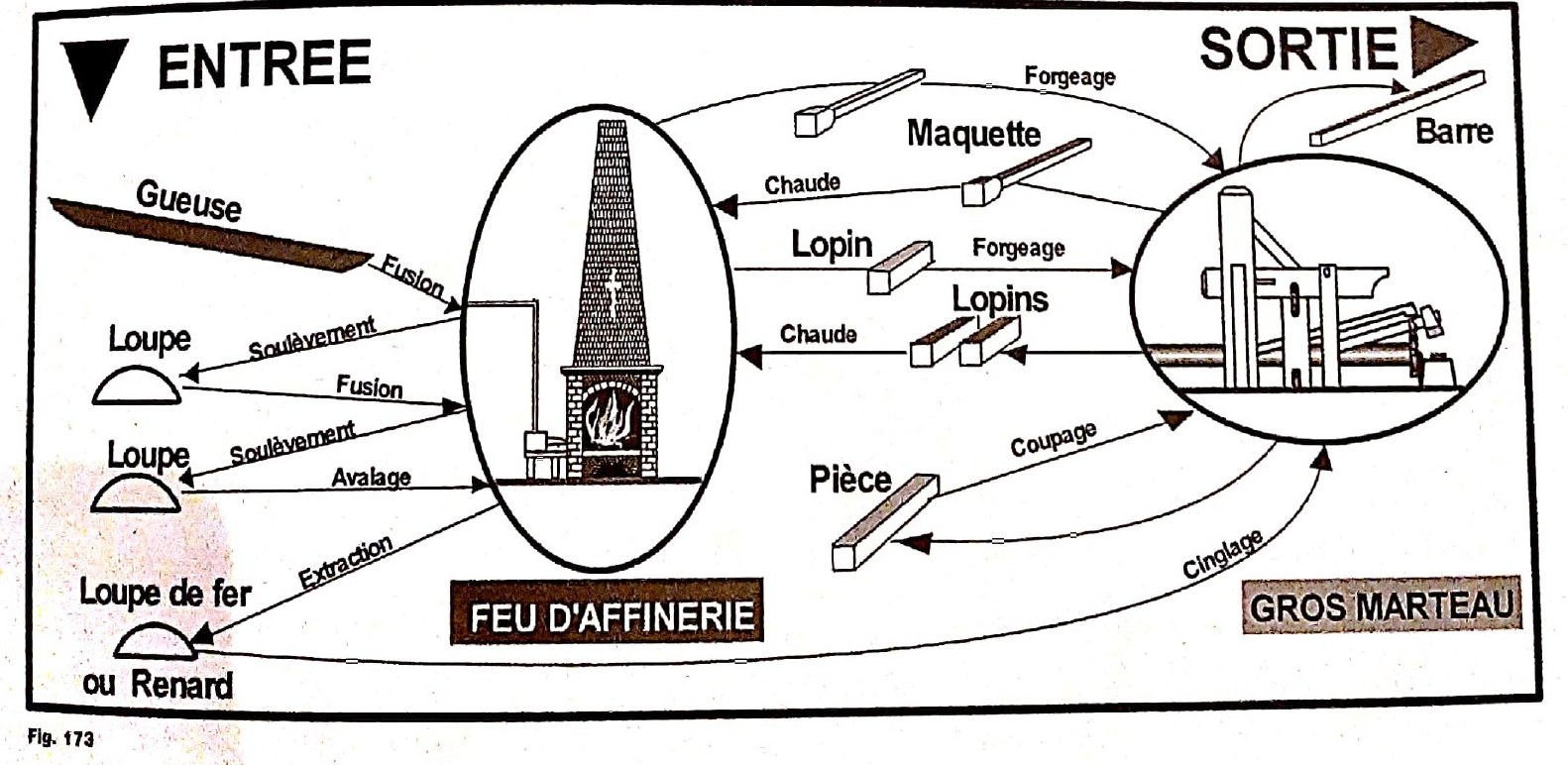

Schéma du travail à l'affinerie montrant les passages entre feu d'affinerie et gros marteau jusqu'à la barre de fer.

De la gueuse à la barre

Schéma d'élaboration des produits à l'affinerie : la matière passe entre le feu et le gros marteau avant la sortie en barre.

Dalstein, « Buré la Forge », fig. 173, page PDF 23, p. 131 imprimée.
